SD7218AS
- 產品特點
- 技術文檔
| 外圍IC類別 | 接口方式 | 工作電壓 | 工作溫度 | 功能 | ? 封裝形式?? | LED驅動器 | IIC | 4.5V~5.5V | -40℃~+85℃ | 8x8 LED數碼管/鍵盤驅動器 | DIP28/SOP28 |
|---|
LED數碼管驅動專用IC－SD7218A
兩線式串行接口、8×8數碼管接口、64鍵鍵盤接口、100Bytes靜態RAM 、可級聯2片
概述：
SD7218A是一片具有兩線式串行接口的、可同時驅動8位共陰式數碼管(或64只獨立LED) 、100Bytes靜態RAM的智能顯示驅動芯片，該芯片同時還可連接多達64鍵的鍵盤矩陣。SD7218A內部含有譯碼器，可直接接受16進制碼，SD7218A還具有多種控制指令，如消隱、閃爍、左移、右移、段尋址等。
主要性能特點：
>工作電壓：4.5V~5.5V;工作溫度：-40℃～+85℃。
>串行兩線式接口
>各位獨立控制譯碼/不譯碼及消隱和閃爍屬性
>(循環)左移/(循環)右移指令
>具有段尋址指令，方便控制獨立LED。
>64鍵鍵盤控制器，內含去抖動電路
>100Bytes靜態RAM
>可級聯2片，LED數為64×2。
>DIP28和SOIC28兩種封裝

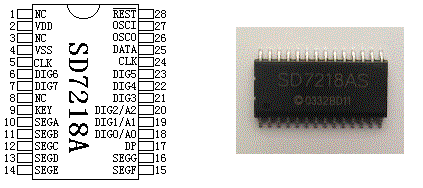

管腳:

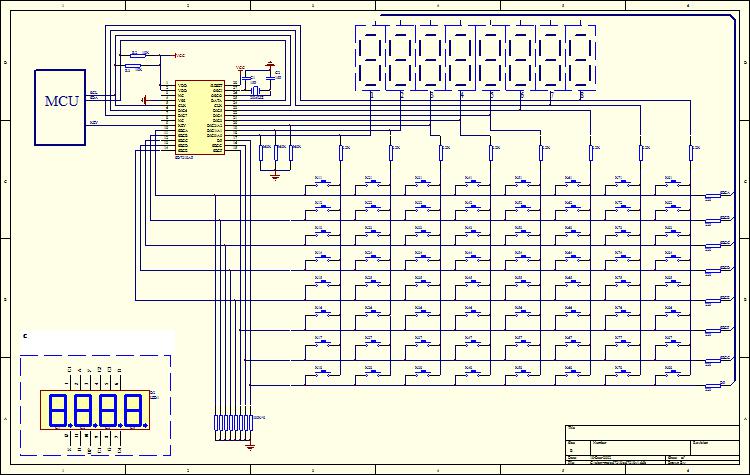

參考電路:
