實時時鐘模塊SD2200系列
內置IIC總線接口、低功耗、數字精度補償寄存器
概述：
SD2200系列是一種具有內置晶振、支持I2C總線接口的高精度實時時鐘芯片。該芯片為SD2000系列的升級IC，軟件基本相同，它除具有SD2000系列的所有性能外，還具有比SD2000更低功耗、計時電壓更低等特性；其內置的時鐘精度調整功能,可以在很寬的范圍內以最小分辨率1ppm來進行時鐘頻率的偏差校正。
主要性能特點：
>低功耗：典型值0.25μA（VDD=3.0V）;內部最低計時工作電壓：1.1V;寬工作電壓范圍：3.0～5.5V。
>年、月、日、星期、時、分、秒的BCD碼輸入/輸出;自動日歷到2099年（包括閏年自動換算功能）。
>可設定兩路鬧鐘（定時）及32768Hz～1Hz的方波信號輸出，鬧鐘時間可設多至一周時間。
>內置的4kbit～256kbit非易失性SRAM（B/C/D/E型）,其擦寫次數100億次，且內部寫延時小于300ns。
>所有型號均內置15bit通用RAM。
>內置高精度時鐘調整功能，最小分辨率可設為3.052ppm或者1.017ppm。
>內置電源掉電檢測電路。
>內置晶振，出廠前已對時鐘進行校準，保證精度±5ppm，即時鐘年誤差小于2.5分鐘(在25±1℃下)。

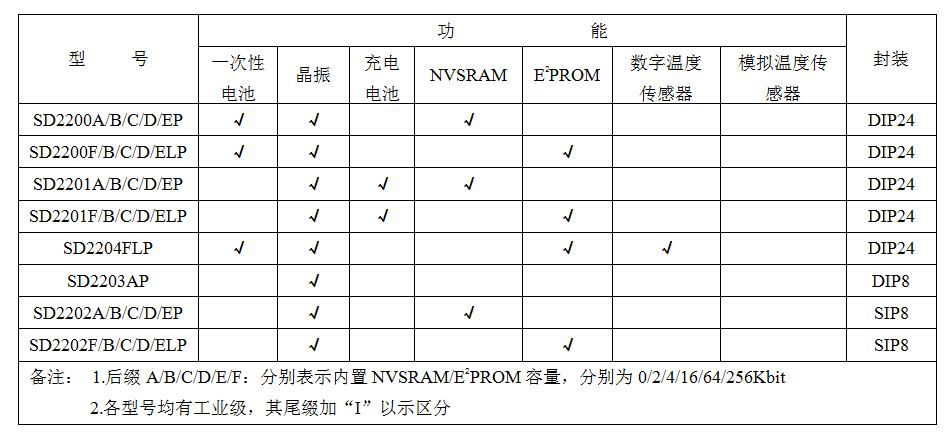

型號列表:

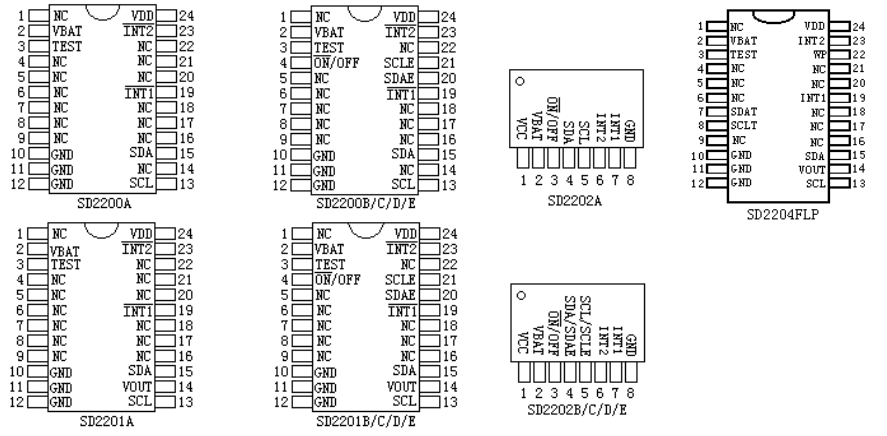

管腳說明:
